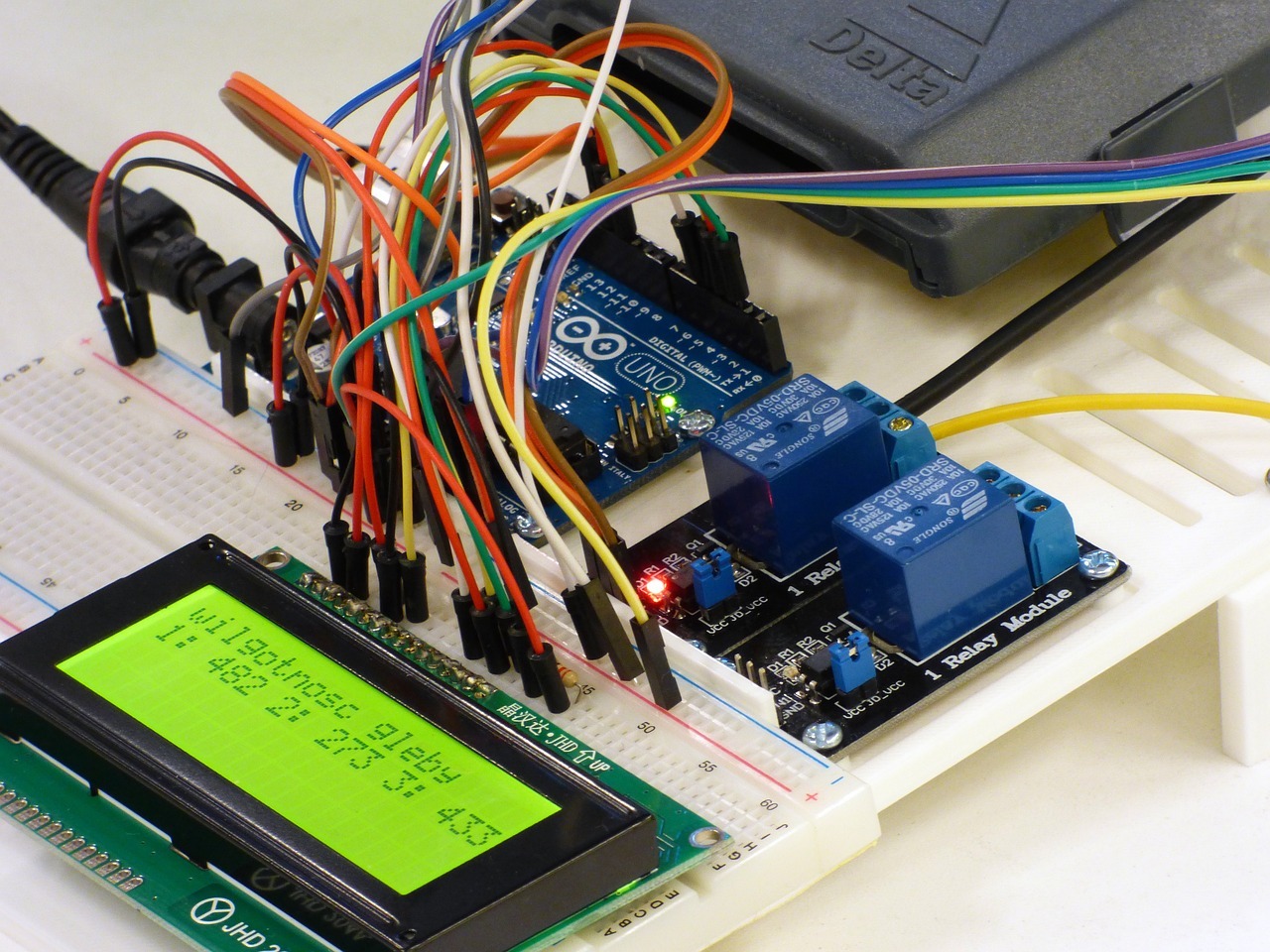

Guide sur l’afficheur LCD Arduino

Les écrans LCD Arduino sont des outils très pratiques qui peuvent être utilisés pour afficher des informations et des graphiques. Ils peuvent aider à améliorer la présentation des données produites par une carte Arduino, et sont simples à programmer et à utiliser. Avec un peu de temps et de pratique, vous pouvez apprendre à contrôler facilement votre écran LCD Arduino.



Un écran LCD c’est quoi ?

L’afficheur lcd arduino est un petit écran qui peut afficher des caractères ou des graphiques. Les écrans LCD Arduino sont particulièrement populaires parmi les projets d’Arduino en raison de leur polyvalence et de leur facilité d’utilisation. Ces clone rolex gmt master ii 116710blnr 78200 mens rolex calibre 2836 2813 silver tone écrans offrent une grande variété de fonctionnalités, pouvant aller des affichages d’un seul caractère à l’affichage graphique complet et couleur.



A quoi sert-il ?

Les écrans LCD Arduino sont utilisés pour afficher des informations à l’utilisateur, que ce soit des données envoyées par le circuit ou d’autres types de contenu. Les écrans peuvent être clicking here configurés pour afficher des images, des textes ou même des graphiques. Ils peuvent être utilisés pour visualiser les informations envoyées par un capteur ou contrôler un système à l’aide d’un menu interactif.



Quel écran choisir ?

Il existe différents types d’afficheurs LCD qui peuvent être utilisés avec des cartes Arduino. Les deux principaux sont :

  • les écrans LCD alphanumériques ;
  • les écrans LCD graphiques.

Chaque type d’écran est mieux adapté à certaines applications et fonctionnalités spécifiques.



Les écrans LCD alphanumériques

Ces écrans représentent une excellente option pour afficher des messages simples et courts, tels que des nombres ou du texte. Ils sont généralement peu coûteux et faciles à contrôler.



Les écrans LCD graphiques

Ces écrans sont conçus pour afficher des informations plus complexes et graphiques. Ils peuvent être utilisés pour afficher :

  • des images ;
  • des graphiques ;
  • même des menus interactifs.

Les écrans LCD graphiques sont généralement plus chers et plus difficiles à programmer que les écrans LCD à caractères.



Tutoriel : comment on s’en servir étape par étape

1. Brancher l’afficheur LCD à votre carte Arduino

Connectez correctement l’écran LCD à la carte Arduino en suivant les instructions fournies par le fabricant. Les connexions peuvent être un peu différentes selon le type d’afficheur.



2. Installer le logiciel de l’écran LCD Arduino

Vous devrez télécharger et installer le logiciel nécessaire pour utiliser votre écran LCD avec Arduino. Le logiciel peut être trouvé sur le site web du fabricant.



3. Télécharger le code et l’ouvrir dans un éditeur de texte

Vous devrez télécharger le code source qui vous permettra de contrôler votre écran LCD à partir de la carte Arduino. Vous pouvez le trouver sur internet ou le créer vous-même. Une fois que vous avez téléchargé le code, ouvrez-le dans un éditeur de texte pour modifier les paramètres selon vos besoins.



4. Compiler le code et l’envoyer à l’Arduino

Une fois que vous avez modifié le code, compilez-le et envoyez-le à la carte Arduino via un câble USB. Une fois qu’il est chargé sur la carte, vous pourrez commencer à utiliser votre écran LCD.



5. Tester l’afficheur

Une fois que le code est chargé sur la carte, allumez l’écran et testez-le en envoyant des données à partir de la carte Arduino. Vous pouvez envoyer des informations simples, telles que du texte ou des graphiques à l’écran pour vérifier que tout fonctionne correctement.



Conseils

Afin que l’utilisation de votre écran LCD s’effectue correctement, voici quelques conseils :

  • assurez-vous de suivre les instructions fournies par les fabricants pour connecter correctement l’afficheur LCD à votre carte Arduino ;
  • vérifiez-vous que le logiciel est correctement installé et configuré avant de tenter de charger des codes sur la carte Arduino ;
  • utilisez un éditeur de texte pour modifier le code source avant de compiler et l’envoyer à la carte Arduino ;
  • testez l’afficheur LCD en envoyant des informations simples, comme du texte ou des graphiques, pour vérifier que tout fonctionne correctement avant de l’utiliser pour d’autres applications ;
  • faites attention lorsque vous manipulez les composants électroniques, car ils peuvent être sensibles à la manipulation et à l’électricité statique.

Brancher afficheur LCD Arduino sans i2c

Si vous souhaitez utiliser un afficheur LCD avec votre carte Arduino sans i2c, il existe certains modèles qui peuvent être alimentés directement par la carte. Ces écrans nécessitent moins de connexions que les écrans LCD i2c, ce qui en fait un bon choix pour les projets simples. Si vous souhaitez utiliser un afficheur LCD avec votre carte Arduino sans i2c, il existe certains modèles qui peuvent être alimentés directement par la carte. Ces écrans sont spécialement conçus pour fonctionner avec des cartes Arduino et ne nécessitent qu’une seule connexion. Il vous suffira donc de connecter votre écran LCD à votre port analogique et à une fiche d’alimentation pour pouvoir l’utiliser. Vous pouvez ensuite télécharger et modifier le code sur votre carte Arduino pour afficher des informations sur l’écran LCD.



Interface i2c Arduino pour la connexion du LCD

L’interface i2c est une technologie qui vous permet de connecter plusieurs périphériques à votre carte Arduino en utilisant un seul port. Il s’agit d’une méthode très pratique pour connecter des afficheurs LCD à votre carte Arduino. Pour se connecter en utilisant l’interface i2c, vous devez brancher les pins SDA et SCL à la carte Arduino et ensuite connecter le pin VDD à une source d’alimentation externe. Si vous souhaitez ajuster le contraste de l’afficheur LCD, vous devez également connecter le pin RS à la carte. Une fois que toutes les connexions sont faites, suivez les instructions données par le fabricant pour programmer l’afficheur LCD.



Comment choisir son afficheur Arduino

Choisir un afficheur LCD pour votre projet Arduino peut être une tâche difficile, car il existe de nombreux modèles et caractéristiques disponibles sur le marché. Voici quelques critères à prendre en considération lors du choix d’un afficheur LCD pour votre projet Arduino.



Taille de l’afficheur

La taille de l’écran dépendra principalement des informations que vous souhaitez afficher. Si vous souhaitez seulement afficher du texte, vous pouvez opter pour un petit écran. Si vous souhaitez afficher des images ou des graphiques, optez pour un plus grand écran.



Connectivité

Certains modèles d’afficheurs LCD sont directement connectés à la carte Arduino alors que d’autres nécessitent l’utilisation d’un bus i2c. Assurez-vous de vérifier quelle méthode est requise pour le modèle que vous choisissez.



Résolution

La résolution de l’afficheur doit être prise en considération avant d’acheter un écran. Assurez-vous que la taille et la qualité des images affichées sont adéquates pour votre projet.



Consommation d’énergie

La consommation d’énergie est un autre facteur important à prendre en compte lors du choix de votre afficheur LCD. Les afficheurs offrant une faible consommation d’énergie sont généralement plus chers, mais peuvent être un bon investissement à long terme.



Contrôle de l’afficheur LCD

Une fois que vous avez connecté votre afficheur LCD à la carte Arduino, vous devrez apprendre à le contrôler. Pour cela, vous devrez apprendre à programmer un certain nombre de fonctions telles que l’affichage du texte et des graphiques sur l’écran LCD. Heureusement, il existe de nombreuses bibliothèques Arduino qui vous permettront de facilement contrôler votre afficheur LCD.



Monochrome ou multicolore ?

Les afficheurs LCD peuvent être monochromes ou multicolores. Les écrans monochromes sont généralement plus abordables et plus faciles à programmer. Cependant, ils ne sont pas aussi polyvalents que les écrans multicolores, qui peuvent afficher plusieurs couleurs et graphiques. Avant de vous lancer dans un projet Arduino, il est important de prendre le temps de choisir le bon afficheur LCD pour votre projet. En fonction des informations que vous souhaitez afficher, la connectivité et le contrôle de l’écran sont des aspects à prendre en compte avant d’acheter un écran.
